医療用ブレースが誤警報を発したり、床置き型スペースヒーターの転倒防止機能が使用後に機能しなくなったり、スマート ホーム デバイスが不安定に動作したりするなど、チルト関連製品の欠陥による問題のトラブルシューティングに何時間も費やしたことがある場合は、機械式ボールベアリング チルト スイッチの接点が酸化または腐食している可能性が高くなります。チルト スイッチのサプライヤーである私たちは、この種の販売後問題に頻繁に遭遇します。プロトタイプのテストでは完全に問題ありませんでしたが、大量生産および出荷後、塵、熱、湿気により徐々に金属接点が腐食し、保護機能の故障につながります。
多くのエンジニアは最初にスイッチを安価な機械式ボールベアリング スイッチに交換することを本能的に考えますが、問題は繰り返し発生します。今日のブログ投稿では、光電チルト スイッチについて説明します。最大の利点は、金属接触がないため、腐食や摩耗が発生しないことです。この製品がプロジェクトに適しているかどうかをすぐに判断できるように、専門用語は省略し、実際のプロジェクトから得られた実践的な洞察を共有します。
光電子チルトスイッチの仕組み
従来のボールタイプのチルトスイッチは、金属ボールが金属接点と直接接触して回路を確立することに依存しており、湿気や埃による接点の酸化や腐食を引き起こす可能性があります。対照的に、光電チルト スイッチは赤外線ビーム検出の原理に基づいて動作し、赤外線エミッタ、レシーバ、および可動ボールを備えています。デバイスが水平に置かれると、ボールが赤外線ビームを遮断し、出力が「切断」信号を送信します。プリセットされたトリガー角度に達するように任意の方向に傾けると、ボールが移動して赤外線ビームが通過し、出力が「トリガーされた」信号を送信します。
重要な注意事項:このデバイスには静止電流があり、外部電源を備えたデバイスにのみ適しています。バッテリー駆動の製品には適していません。
このシリーズは、CSX15PS (15°)、CSX30PS (30°)、CSX45PS (45°)、および CSX60PS (60°) から選択できるさまざまなトリガー角度を提供します。トリガー角度は、スイッチが作動する傾きのしきい値を指し、適切なモデルを選択する際の重要な要素となります。
製品の主なハイライト (読者を引き付けるための主要なセールス ポイント)
1.金属の物理的接触がない：耐食性と耐摩耗性: 電気伝導性が金属接点に依存しないため、メカニカルスイッチに見られる酸化、錆、磨耗による故障などの一般的な問題が完全に排除されます。耐用年数は最大50,000時間で、長時間連続電源が必要な機器に最適です。
2. 360°全方向傾き検出:あらゆる方向の傾きを検出し、機器の全方位的な傾き保護のニーズに対応します。

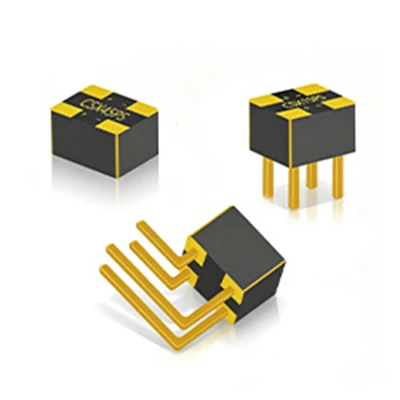

3. 柔軟な設置と量産能力:4.2 × 3.2 × 3 mmの標準化されたパッケージサイズを特徴とし、SMT表面実装とDIPスルーホール実装の両方をサポートします。水平基板と垂直基板の両方に設置できるため、試作開発と大量自動生産の両方に適しています。
4. 広い温度範囲にわたって安定した動作:動作温度範囲は40℃～+85℃で、家電製品、医療機器、一般産業環境における内部熱風による温度変動に耐えることができます。
5. シンプルな電源:3.3V / 5VDC をサポートし、主流の MCU 制御ボードとの直接統合が可能です。
一般的な電気仕様
●動作電圧：DC3.3V/5V
●動作電流：10mA
●寿命：50,000時間
●動作温度：-40℃～+85℃
実際のプロジェクトの例は、ニーズとどのように一致しているかを迅速に評価するのに役立ちます
ケーススタディ 1 |医療用スタンドの傾斜保護 - モデル選択: CSX15PS (15° トリガー)
プロジェクトの要件:機器がわずかに傾いただけで迅速なアラームをトリガーし、電源を遮断する必要があります。機器には一年中電力が供給されているため、接触部の腐食や故障を防止する必要があります。外部電源から電力を供給します。選ばれる理由: 15° の低い角度での素早いトリガーにより、敏感で安全な応答が保証されます。フォトカプラの非接触設計により、長期使用による接触腐食の心配がなくなりました。 SMT と DIP の両方の取り付けオプションは、さまざまな PCB 設計に対応します。
ケース 2 |床置きスペースヒーターの転倒防止 - モデル CSX30PS (30° トリガー)
プロジェクトの要件:デバイスが 30°傾いたときの電源遮断保護。デバイスには熱とほこりが含まれています。動作時の振動により誤ったトリガーが発生してはなりません。外部AC電源から電力を供給します。選択する理由: 小型家電製品の転倒防止の標準しきい値は 30° です。密閉されたハウジングは内部の熱と埃を隔離します。非接触設計により、従来のボールスイッチ機構に伴う経年劣化や故障の問題が解消されます。
自己評価チェックリスト: この製品が購入する価値があるかどうかを迅速に判断するのに役立ちます
以下の質問を読んだ後、このプロジェクトがあなたに適しているかどうかを判断できます。
✅この製品は、プロジェクトが次の条件を満たしている場合に購入に適しています。
1. このデバイスは外部電源から電力を供給され、10 mA の静止動作電流を処理できます。
2. この製品は長期間の継続的な電源供給を必要とするため、接点腐食や接触不良によるその後の故障を許容できません。
3. 360°全方向の傾き検出が必要です。
4. 使用環境にはほこりや熱気が含まれており、機械式ボールスイッチの故障の原因となる可能性があります。
5. プロトタイピングとデバッグの両方が必要ですが、大量の SMT 生産にも対応します。
❌プロジェクトが次のいずれかの条件を満たす場合、この製品はお勧めしません。
1. 静止時消費電力に対する厳しい要件があるバッテリ駆動のデバイス。
2. 非常に低コスト、簡単な屋内使用、短い耐用年数（標準の機械式ボールスイッチで十分）向けに設計された消費者向け製品。
3. 電源電圧が 3.3V または 5V 以外で、電圧変換ができない機器。1.
モデル選択時の落とし穴を避けるためのヒント
静電流はバッテリの充電を急速に消耗する可能性があるため、静電流を無視しないでください。
2. 安全保護ロジックに基づいて正しいトリガー角度を選択します。小さなトリガー角度が必要な用途には 60° モデルを選択しないでください。
3. デバイスが直ちに焼損してしまうため、3.3V または 5V を超える電力を供給しないでください。
プロジェクトの要件を分析したものの、最適な角度や解決策がまだわからない場合は、試行錯誤する必要はありません。家電、医療、産業機器分野の研究開発エンジニアであっても、大量の OEM 購入者であっても、お気軽にお問い合わせください。当社はサンプルテストを提供し、性能テストレポートを提供し、適切なトリガー角度を決定するお手伝いをします。
結局のところ、光電チルト スイッチの中心的な価値は、機械式スイッチに伴う腐食や摩耗の問題点に対処する非接触設計にあります。ボールスイッチの接触不良でお悩みの方は、ぜひ検討してみてはいかがでしょうか。製品仕様を詳細に確認する必要がある場合は、以下にデータシートへのリンクが表示されます。製品選択に関して 1 対 1 の技術サポートが必要な場合は、お気軽に当社チームにお問い合わせください。
参考文献: 国際電気標準会議 (IEC) 60947-5-3: チルト スイッチの技術およびアプリケーション ガイドライン、2021 年。光電傾斜センサーに関する産業電子協会 (IEA) 信頼性試験報告書、2022 年。 *センサーとアクチュエーターのジャーナル*: 家庭用電化製品および医療機器の安全ソリューションにおける非接触光電チルト スイッチの応用、Vol. 2023 年 18 号、第 2 号
